Определение погрешности трансформатора тока
Цель работы: Ознакомится со схемой включения трансформатора тока и определить его погрешность.
Программа работы
а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания перечень устройств представлен в таблице 10
б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1
в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 16
Таблица 10 - Перечень устройств
|
Обозначение |
Наименование |
Тип |
Параметры |
|
G1 |
Однофазный источник питания |
218 |
~ 220 В/16 А |
|
A1 |
Регулируемый автотрансформатор |
318.1 |
~ 0…240 В/2 А |
|
A4 |
Однофазный трансформатор |
372 |
120 ВА/ 220/24 В |
|
А6 |
Сдвоенный реактор |
373 |
~ 220 В/2x5 А /0,005 Гн |
|
А19 |
Трансформатор тока |
403.1 |
1,0/1,0 А Uраб = ~660 В/ Sн = 5 ВА |
|
А20 |
Реостат |
323.3 |
20О м/1,0 А |
|
Р1 |
Блок мультиметров |
508.2 |
3 мультиметра ~ 0…1000 В/ ~ 0…10 А/ 0…20 МОм |

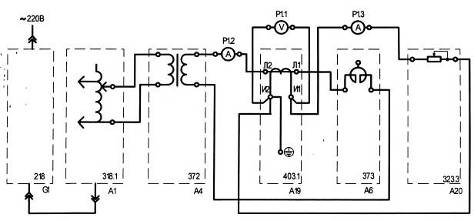

Рисунок 16 - Монтажная схема
Указания по проведению эксперимента
а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания
б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1
в) соединяем аппаратуру в соответствии со схемой электрической соединений
г) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение
д) устанавливаем сопротивление реостата А20 равным, например, 10 Ом
е) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1
ж) включаем выключатели «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1
з) активизируем мультиметры блока Р1
и) вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, устанавливаем и зафиксируем (с помощью амперметра Р1.2) первичный ток I1 трансформатора тока А19, равным 1,0А
к) зафиксируем с помощью вольтметра Р1.1 и амперметра Р1.3 соответственно напряжение U2 и ток I2 вторичной обмотки трансформатора тока А19
л) отключим автоматический выключатель в однофазном источнике питания G1
м) отключим выключатель «СЕТЬ» автотрансформатора А1 и блока мультиметров Р1
н) вычислим нагрузку S2 трансформатора тока А19 по формуле:
S2 = U2 · I2 (4)
где U2 - напряжение вторичной обмотки трансформатора, В
I2 - ток вторичной обмотки трансформатора, А
S2 = 8 · 1,02 = 8,16
о) вычисляем погрешность Δ I, % трансформатора тока А19 по формуле
Δ I = (I2/I1-1) · 100, %. (5)
где I1 - ток первичной обмотки трансформатора, А
Δ I = (1/1,02 – 1) · 100% = 1,96%
