Определение коэффициента возврата электромагнитного контактора

Цель работы: Ознакомиться со схемой включения электромагнитного контактора и определить коэффициент возврата.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 6

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажными схемами 9 (питание обмотки контактора синусоидальным током промышленной частоты) или 10 (питание обмотки контактора выпрямленным током)

Таблица 6 – Перечень устройств

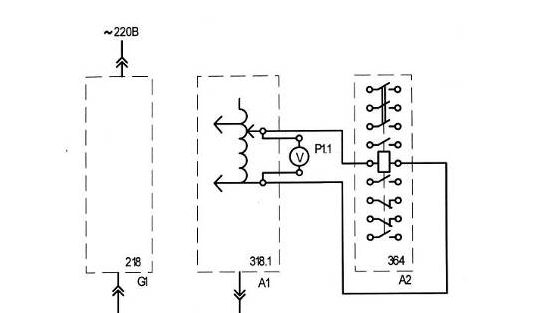

Рисунок 9 – Монтажная схема

Рисунок 10 – Монтажная схема

Указания по проведению эксперимента

а) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

б) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

в) включаем выключатели <<СЕТЬ>> блока мультиметров Р1 и автотрансформатора А1

г) активируем используемый мультиметр Р1.1

д) медленно вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, увеличиваем напряжение, прикладываемое к обмотке контактора А2

е) в момент срабатывания реле А8 зафиксируем с помощью вольтметра Р1.1 напряжение U1

ж) медленно вращая регулировочную рукоятку автотрансформатора А1 против часовой стрелки, уменьшаем напряжение, прикладываемое к обмотке контактора А2

з) в момент отключения контактора зафиксируем с помощью вольтметра Р1.1 напряжение U2

и) отключаем автоматический выключатель в однофазном источнике питания G1

к) отключаем выключатели <<СЕТЬ>> блока мультиметров Р1 и автотрансформатора А1

л) вычисляем коэффициент возврата k электромагнитного контактора напряжения по формуле

k = U2/U1 (1)

где U1 – напряжение первичной обмотки, В

U2 – напряжение вторичной обмотки, В

k = 119/124 = 0,95
