Цель работы: Ознакомится со схемой включения сдвоенного реактора и определить его индуктивные сопротивления.

Программа работы

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 9

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажными схемами представленными на рисунке 13, 14, 15

Таблица 9 - Перечень устройств

Обозначение

Наименование

Тип

Параметры

G1

Однофазный источник питания

218

~ 220 В/16 А

A1

Регулируемый автотрансформатор

318.1

~ 0…240 В/2 А

A4

Однофазный трансформатор

372

120 ВА/ 220/24В

А6

Сдвоенный реактор

373

~ 220 В/2x5 А /0,005Гн

А20

Реостат

323.3

20О м/1,0 А

Р1

Блок мультиметров

508.2

3 мультиметра

~ 0…1000 В/

~ 0…10 А/

0…20МОм

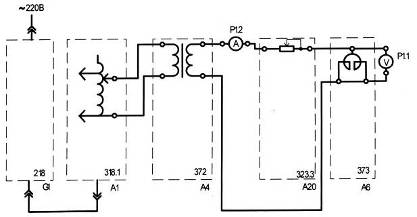

Рисунок 13 - Монтажная схема

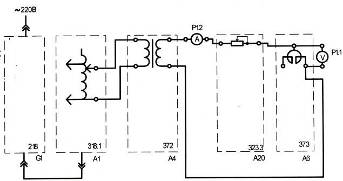

Рисунок 14 - Монтажная схема

Рисунок 15 - Монтажная схема

Указания по проведению эксперимента

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания

б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 13

(для определения индуктивного сопротивления реактора А6 без учета взаимной индуктивности) или 14 (для определения индуктивного сопротивления реактора А6 с учетом взаимной индуктивности) или 15 (для определения сквозного индуктивного сопротивления реактора А6)

г) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

д) устанавливаем сопротивление реостата А20 равным 20 Ом

е) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

ж) включаем выключатель «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1

з) активизируем используемые мультиметры Р1.1 и Р1.2

и) вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, устанавливаем и зафиксируем (с помощью амперметра Р1.2) ток I реактора, равным, например 0,5 А (но не более 1 А)

к) зафиксируем с помощью вольтметра Р1.1 напряжение U

л) отключаем выключатель «СЕТЬ» автотрансформатора А1

м) с помощью третьего мультиметра блока Р1 измеряем омическое сопротивление R реактора А6

н) отключаем автоматический выключатель в однофазном источнике питания G1

о) отключаем выключатель «СЕТЬ» блока мультиметров Р1

п) вычисляем полное сопротивление реактора Z, Ом, по формуле:

Z=U/I (2)

где U - напряжение реактора, В

I - ток реактора, А

Z=0.11/0.5=0.22 Ом

р) вычисляем индуктивное сопротивление реактора X, Ом, по формуле

X=(Z² - R²)½. (3)

где Z - полное сопротивление реактора, Ом

R - омическое сопротивление реактора, Ом

X=(0.22²-0.9²)½=0.381 Ом
