Определение фокусного расстояния собирательной и рассеивающей линз

Рис. 1 .

Измерив расстояние от изображения до линзы, находят фокусное расстояние до линзы по формуле (2).

Изменяя расстояние от предмета до экрана, повторяют опыт несколько раз.

Способ 3.

Определение фокусного расстояния по величине перемещения линзы

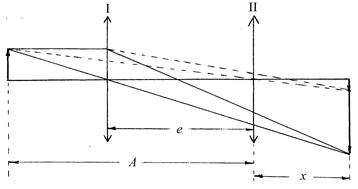

Если расстояние от предмета до изображения, которое обозначим через А, более 4f, то всегда найдутся два таких положения линзы, при которых на экране получается отчетливое изображение предмета: в одном случае уменьшенное, в другом – увеличенное (рис.2).

Нетрудно видеть, что при этом оба положения линзы будут симметричны относительно середины расстояния между предметом и изображением. Действительно, воспользовавшись уравнением (1), можно написать для первого положения линзы (рис.2).

;

для второго положения

.

Приравняв правые части этих уравнений, найдем

.

Подставив это выражение для x в (A-e-x) , легко найдем, что

;

то есть, что действительно оба положения линзы находятся на равных расстояниях от предмета и изображения и, следовательно, симметричны относительно середины расстояния между предметом и изображением.

Чтобы получить выражение для фокусного расстояния, рассмотрим одно из положений линзы, например, первое. Для него расстояние от предмета до линзы

.

А расстояние от линзы до изображения

.

Подставляя эти величины в формулу (1), найдем

. (3)

Рис. 2 .

Этот способ является принципиально наиболее общим и пригодным как для толстых, так и для тонких линз. Действительно, когда в предыдущих случаях пользовались для расчетов величинами а и b, то подразумевали отрезки, измеренные до центра линзы. На самом же деле следовало эти величины измерять от соответствующих главных плоскостей линзы. В описываемом же способе эта ошибка исключается благодаря тому, что в нем измеряется не расстояние от линзы, а лишь величина ее перемещения.

Измерения.Установив экран на расстоянии большем 4f от предмета (ориентировочно значение f берут из предыдущих опытов), помещают линзу между ними и, передвигая ее, добиваются получения на экране отчетливого изображения предмета, например, увеличенного. Отсчитав по шкале соответствующее положение линзы, сдвигают ее в сторону и вновь устанавливают. Эти измерения производят пять раз.

Передвигая линзу, добиваются второго отчетливого изображения предмета – уменьшенного и вновь отсчитывают положение линзы по шкале. Измерения повторяют пять раз.

Измерив расстояние А между экраном и предметом, а также среднее значение перемещений е, вычисляют фокусное расстояние линзы по формуле (3).

Упражнение 2
