Описание принципа работы лазера на рубине

Лазер на рубине был первым, на котором была осуществлена генерация и который все еще находит применение. Рубиновый кристалл представляет собой кристалл оксида алюминия Al2O3 с небольшой добавкой (0,05%) хрома. При добавлении атомов хрома прозрачные кристаллы рубина приобретают розовый цвет и поглощают излучение в двух полосах ближней ультрафиолетовой области спектра. Всего кристаллами рубина поглощается около 15% света лампы-вспышки. При поглощении спектра ионами хрома происходит переход ионов в возбужденное состояние. В результате внутренних процессов возбужденные ионы хрома переходят в основные состояния не сразу, а через два возбужденных уровня. На этих уровнях происходит накопление ионов, а при достаточно мощной вспышке неоновой лампы возникает инверсная населенность между промежуточными уровнями и основным уровнем иона хрома.

Торцы рубинового стержня полируют, покрывают отражающими интерференционными пленками, выдерживая при этом строгую параллельность торцов друг другу.

При возникновении инверсии населенностей уровней ионов хрома в рубине происходит лавинное нарастание числа вынужденно испущенных фотонов, и обратной связи на оптическом резонаторе, образованном зеркалами на торцах рубинового стержня, обеспечивает формирование узконаправленного луча красного света. Длительность лазерного импульса равна 0,0001 с., немного короче длительности вспышки неоновой лампы. Энергия импульса рубинового лазера около 1 Дж.

Лазер состоит из трех основных частей: активного (рабочего) вещества, резонансной системы, представляющей две параллельные пластины с нанесенными на них отражающими покрытиями, и системы возбуждения (накачки), в качестве которой обычно используется неоновая лампа-вспышка.

Рубиновый кристалл выращивают в специальных печах, затем полученную заготовку отжигают и обрабатывают, придавая ей форму стержня. Длина стержня колеблется от 2 до30 см., диаметр от 0,5 до 2 см. Плоские торцевые концы делают строго параллельными. Иногда отражающие поверхности наносят не на отдельные отражающие пластины, а непосредственно на торцы рубинового стержня. Поверхности торцов серебрят, причем поверхность одного торца делают полностью отражающей, другого – отражающей частично. Обычно коэффициент пропускания света второго торца составляет около 10 – 25%.

Рубиновый лазер преимущественно работает в импульсном режиме и генерирует излучение на длине волны l=0,6943 мкм. Из-за возможностей получения больших импульсных мощностей, а также наличия рубиновых кристаллов высокого оптического качества рубиновый лазер и в настоящее время один из наиболее известных твердотельных лазеров.

Рубиновый стержень помещают в спиральную импульсную ксеноновую лампу, витки которой охватывают его со всех сторон. Вспышка лампы длится миллисекунды. За это время лампа потребляет энергию в несколько тысяч джоулей, большая часть которой уходит на нагревание прибора. Другая, меньшая часть, в виде голубого и зеленого излучения поглощается рубином. Эта энергия и обеспечивает возбуждение ионов хрома.

Диаграмма уровней энергии ионов Cr3+ в рубине состоит из двух наборов уровней (рис. 2.1): а) характерен для состояния иона Cr3+ со спином S=3/2, нижний уровень набора 4А2 — основное состояние Cr3+ — имеет два подуровня с расстояниями между ними 0,3 см-1.

Два верхних уровня представляют собой уровни резонансного поглощения. Они состоят из шести дублетов и вследствие неоднородности поля сильно размыты. Второй набор уровней рис. 1, б соответствует состояниям ионов Cr3+ со спином S=1/2. Уровень 2Е — метастабильный, дважды вырожденный, расщеплен на два подуровня с промежутком 29см-1, уровни A являются орбитальными синглетами. Положение уровней 3F, 2Е мало зависит от неоднородностей кристалла, и они практически не имеют уширения. В результате спин — орбитального взаимодействия ионов Cr3+ c полем кристалла электронные состояния, соответствующие энергетическим уровням кристалла, сказываются смешанными состояниями. Это приводит к тому, что излучательные переходы с уровней 4F, 4F2 на 2F1 и 2Е запрещены правилами отбора для спина. Однако между этими уровнями

а) б)

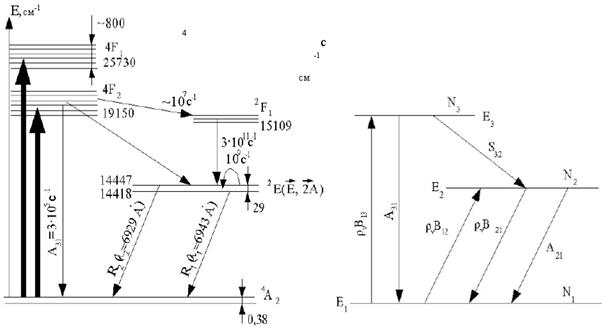

Рис. 2.1. а) схема энергетических уровней и вероятностей переходов для ионов Cr3+ в рубине при температуре Т=4,2 К; б) расчетная схема энергетических уровней активного вещества трехуровневого лазера

осуществляются интенсивные безизлучательные переходы S32~(2…5)*107c-1 c огромным выделением тепла. При возбуждении оптической накачкой в полосах 4F1,4F2 изменение населенностей уровней связано со спонтанными переходами на нижние уровни, индуцированным поглощением и излучением и безизлучательными переходами. Возбужденные квантовые частицы (ионы хрома) с основного уровня 4А2 переходят на резонансно поглощающиеся уровни 4F1, 4F2. Время жизни частиц в возбужденном состоянии мало. Уровни 4F1, 4F2 вследствие спонтанного перехода частиц на основной 4А2 уровень с вероятностью А31=3*105с-1 и безизлучательного перехода с вероятностью S32=(2…5)107c-1 на метастабильное состояние 2Е быстро обедняются. Так как вероятность спонтанного переходя с уровня Е мала А21~3*102с-1, то на уровнях и возможно образование инверсии населенности частиц. При достижении порогового значения инверсии DN=0,5N0 происходит спонтанное и индуцированное излучение.
