Неуправляемые выпрямительные устройства
Основные параметры выпрямленного напряжения при минимальном и максимальном уровнях напряжения сети показаны на рис.1.8
|
![Підпис: 342](images/books/749/image015.png)
|
![](images/books/749/image017.png)
![](images/books/749/image018.png)
![](images/books/749/image019.png)
![](images/books/749/image020.png)
![](images/books/749/image021.png)
![](images/books/749/image022.png)
![](images/books/749/image023.jpg)
Рис.1.8 Форма выпрямленного напряжения однофазного мостового выпрямителя
В случае прямого включения выпрямителя в сеть, токи заряда конденсаторов при переходных процессах могут быть очень большими, что может привести к повреждению элементов схемы или перегоранию предохранителей. Для ограничения этих токов при включении выпрямителя можно применить "мягкое" включение. Наиболее простым способом ограничения переходного тока является включение токоограничительного фильтра Со (рис.1.9). После заряда конденсатора токоограничивающий резистор шунтируется открывающимся тиристором V.

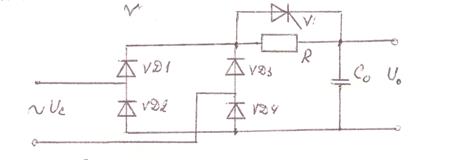

Рис.1.9 Схема ограничения переходного тока конденсатора
