Многоступенчатая турбина

Газовая или паровая турбина, в которой расширение пара или газа от начального, до конечного давления, и преобразование его тепловой энергии в механическую работу осуществляется не в одной, а в ряде последовательно расположенных ступеней.

Каждая ступень в принципе представляет собой элементарную турбину и состоит из неподвижного соплового аппарата и подвижных рабочих лопаток. В сопловом аппарате происходит расширение пара или газа, на рабочих лопатках — преобразование кинетической энергии потока рабочего тела в работу вращения ротора турбины.

Поскольку в каждой ступени используется только часть располагаемого перепада давления и тепла, скорости пара или газа в ней умеренные.

Это позволяет получить хороший кпд при относительно невысокой частоте вращения ротора, что необходимо для непосредственного соединения турбины с приводимыми машинами (электрическими генераторами, компрессорами).

Число ступеней при проектировании многоступенчатой турбины выбирают с учётом заданных параметров рабочего тела, кпд и габаритных размеров турбины. С увеличением числа ступеней, улучшается экономичность, т. к. тепловые потери предыдущей ступени используются в последующей, но растут размеры, масса и стоимость турбины.

При небольшом (до 10—15) числе ступеней их размещают в одном корпусе (цилиндре), при большем (до 30—40) — в двух или трёх корпусах. Практически все турбины, кроме маленьких вспомогательных, строят многоступенчатыми.

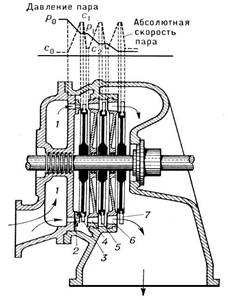

Схематический продольный разрез активной турбины с тремя ступенями давления: 1 — кольцевая камера свежего пара; 2 — сопла первой ступени; 3 — рабочие лопатки первой ступени; 4 — сопла второй ступени; 5 — рабочие лопатки второй ступени; 6 — сопла третьей ступени; 7 — рабочие лопатки третьей ступени.
