Магнитооптический метод
Если направление намагниченности параллельно поверхности образца, метод, схема которого представлена на рисунке 44, не дает результатов. В этом случае для наблюдения доменов с помощью магнитооптического эффекта Керра свет посылают на поверхность образца под углом и используют то обстоятельство, что направление поворота плоскости поляризации зависит от знака проекции вектора намагниченности на направление распространения света (в такой геометрии проявляется меридиональный эффект Керра). Оптическая система, включающая анализатор и окуляр, очевидно, должно быть расположена зеркальносимметрично падающему лучу [9, с. 163-165].
При отражении линейного поляризованного света от намагниченной поверхности плоскость поляризации света поворачивается на угол, величина которого зависит от направления намагниченности образца. Вращение плоскости поляризации света при отражении его от поверхности намагниченного ферромагнетика называется магнитооптическим эффектом Керра. В зависимости от взаимного расположения вектора намагничивания в плоскости ферромагнитного образца и плоскости падения света различают полярный, меридиональный и экваториальный эффекты Керра.
Полярный эффект Керра: вектор намагничения перпендикулярен поверхности ферромагнитного зеркала, но параллелен плоскости падения света (рисунок 46а). Меридиональный (продольный) эффект Керра: вектор намагничения находится в плоскости зеркала и параллелен плоскости падения света (рисунок 46б). Экваториальный (поперечный) эффект Керра: вектор намагничения расположен в плоскости зеркала, но перпендикулярен плоскости падения света (рисунок 46в) [2, с.124-125].
Рисунок 46.
Как было показано Керром, при отражении поляризованного света от намагниченного ферромагнетика плоскость поляризации света несколько изменяется в зависимости от направления и величины намагниченности.
Поскольку намагниченность в различных доменах ферромагнитного кристаллита направлена по-разному, то и плоскость поляризации отраженного света от них повернется на различные углы, и от различных доменов через анализатор пройдет свет различной интенсивности.
При фокусировке изображения кристаллита на фотопластинку домены, намагниченность в которых направлена по-разному, будут представлены в виде полос различной освещенности.

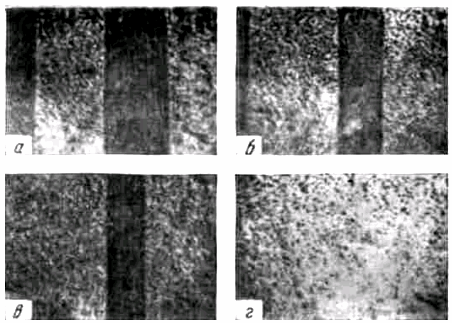

На рисунке 47 изображена фотография доменной структуры кристалла кремнистого железа. В отсутствие магнитного поля доменная структура представляет собой темные и светлые полосы равной ширины (а). При наложении магнитного поля размеры доменов изменяются (б-в).
Рисунок 47 - Доменная структура кристалла кремнистого железа в нарастающем магнитном поле. С увеличением магнитного поля ширина темных доменов уменьшается вплоть до их полного исчезновения
Домены, изображенные на рисунке в виде темных полос, уменьшаются, из чего можно заключить, что они невыгодно ориентированы в отношении поля. В достаточно сильном поле эти домены исчезают (г).

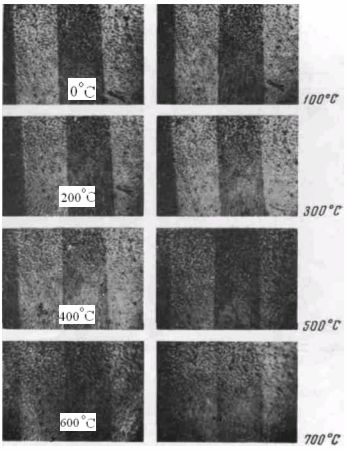

На рисунке 48 приведены фотографии доменной структуры того же кристалла в отсутствие поля при различных температурах, вплоть до 7000 С.
