Когерентные волны.

Наряду со спонтанным излучением возможен другой тип излучения – индуцированное (вынужденное) излучение, возникающее под действием переменного внешнего электромагнитного поля. Индуцированное излучение когерентно с возбуждающим его монохроматическим излучением. Оно обладает той же частотой направлением распространения и поляризацией. Эти особенности индуцированного излучения используются в квантовых генераторах – мазерах и лазерах.

6. Для получения когерентных световых волн и наблюдения их интерференции с помощью обычных источников спонтанного излучения применяют метод расщепления волны, излучаемой одним источником света, на две или большее число систем волн, которые после прохождения различных путей накладываются друг на друга. В каждых двух таких системах волн имеются попарно когерентные между собой и одинаково поляризованные цуги, соответствующие одним и тем же актам излучения атомов источника. Результат интерференции указанных систем волн зависит от разности фаз, приобретаемой когерентными цугами волн вследствие прохождения ими различных расстояний от источника до рассматриваемой точки интерференционной картины.

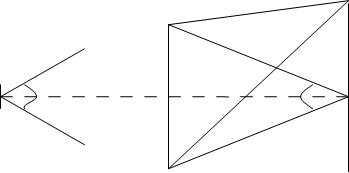

7. На рис.1 изображена принципиальная схема интерференционных установок, в которых свет от источника S с линейным размером 2b, малым по сравнению с длиной волны , расщепляется на две системы когерентных волн с помощью зеркал, призм и т.д. Здесь и - источники когерентных волн (действительные или мнимые изображения источника S в оптической системе установки), - апертура интерференции, т.е. угол в точке S между крайними лучами, которые после прохождения через оптическую систему сходятся в точке M – центре интерференционной картины на экране EE, угол схождения лучей в точке M.

E

N

l h

φ

2b φ 0 M

S l

E

Рис. 1

8. Обычно S имеет вид щели, параллельной плоскости симметрии оптической системы. При EE|| интерференционная картина представляет собой полосы, параллельные щели.

В обозначениях =2l, OM=D, MN=h распределение интенсивностей в интерференционной картине для монохроматической волны

имеет максимумы при:

и минимумы при:

где m – целое число, называемое порядком интерференции, а

- интенсивность в точке М (при h=0).

9. Расстояние между соседними максимумами или минимумами ():

.

Величина В называется шириной интерференционной полосы. Интерференционная картина тем крупнее, чем меньше 2l (или ω). Угловая ширина полос интерференции:

10. Если размеры источника , то наблюдается отчётливая интерференционная картина. Практически , и интерференционная картина определяется наложением расщеплённых когерентных волн от разных точек источника. Интерференционная картина остаётся отчётливой при приближенном условии:
