Исследование электромеханических свойств и характеристик электропривода с асинхронным двигателем

Материалы о физике / Исследование электромеханических свойств и характеристик электропривода с асинхронным двигателем

Страница 1

Цель работы: Приобрести практические навыки в сборке электрических схем и построении механических характеристик ЭП с АД.

Ход работы:

1. Расчет и построение механической характеристики АД по паспортным данным.

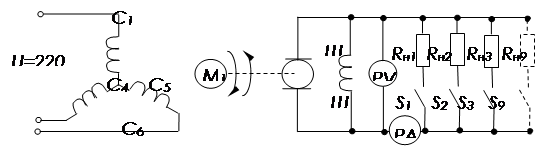

2. Собрали электрическую схему

где М1 – АД с к.з. ротором;

М2 – нагрузка – генератор постоянного тока.

3. Расчет механической характеристики по паспортным данным.

3.1 Номинальное скольжение:

где - угловая частота вращения двигателя:

рад/с

- номинальная угловая частота вращения двигателя:

рад/с

3.2 Номинальный момент:

Н×м

3.3 Критическое скольжение:

3.4 Максимальный момент:

Н×м

3.5 Пусковой момент:

Н×м

3.6 Угловая частота вращения:

рад/с

4 Данные расчетов свели в таблицу 1.

Таблица 2

S

0

0,07

0,3

1

М, Н×м

0

3,8

8,4

6,08

, рад/с

314

292,02

292,02

0

5 Опытные данные сняли при работе электропривода и свели в таблицу 2.

Таблица 2

Измерено

Рассчитано

Кол-во резисторов

, В

, А

, Вт

, Вт

,

рад/с

,

Н×м

0

180

170

150

140

0

1,2

1,9

3

39,5

239,2

312,4

444

70,3

426

556,3

790,6

0,004

0,02

0,03

0,05

312,7

307,7

304,6

298,3

0,2

1,1

1,6

2,7

Страницы: 1 2
