Использование дефектов, возникающих при имплантации водорода или гелия, для формирования глубинных структур в кремнии
В данной работе представлены экспериментальные результаты, демонстрирующие возможность формирования различных структур в стандартных пластинах монокристаллического кремния с использованием дефектов, создаваемых имплантацией водорода или гелия.
Сформированные в результате имплантации водорода или гелия дефекты могут быть использованы для создания структур “кремний-на-оксиде” (КНО) [1-3]. Данный метод получения структур КНО основан на способности сформированного в результате имплантации водорода или гелия захороненного дефектного слоя служить центром геттерирования различных примесей, в том числе, кислорода. В наших экспериментах пластины кремния имплантировались водородом или гелием дозой 1×1015 - 4×1016 см-2, причем энергия ионов соответствовала проективному пробегу 0,9 мкм. Затем в имплантированные пластины из низкоэнергетичной плазмы вводился кислород, который геттерировался на дефектах захороненного слоя. На заключительном этапе образцы отжигались в вакууме.
Ниже приведены результаты экспериментального исследования полученных структур. Представленные на рисунке 1 профили распределения кислорода по глубине пластин, полученные методом масс-спетроскопии вторичных ионов (ВИМС), показывают, что на глубине, соответствующей захороненному слою, наблюдается накопление кислорода с концентрацией 1,4×1017 и 3,5×1017 см-2 для образцов, имплантированных водородом дозами 2×1016 и 4×1016 см-2, соответственно. Таким образом, представленный метод позволяет собирать на необходимой глубине кислород в концентрациях, приблизительно на порядок величины превышающих дозу имплантированного водорода.
Рис.1. ВИМС-профили распределения кислорода в пластинах кремния со сформированным захороненным кислородсодержащим слоем: а - доза имплантации водорода 2×1016 см-2, б - доза имплантации водорода 4×1016 см-2
На рисунке 2 представлены результаты измерения поперечной проводимости сформированных структур. Кривые 1 измерены после имплантации водорода (до введения кислорода), кривые 2 - после проведения всех операций.
Как видно из представленных данных, сформированный в глубине пластин кислородсодержащий слой обладает изолирующими свойствами.
Сопоставление графиков показывает, что сопротивление слоя и напряжения его пробоя увеличиваются с ростом дозы имплантированного водорода.
Рис.2. Электрополевые зависимости поперечной проводимости пластин кремния со сформированным захороненным кислородсодержащим слоем а - доза имплантации водорода 2×1016 см-2, б - доза имплантации водорода 4×1016 см-2

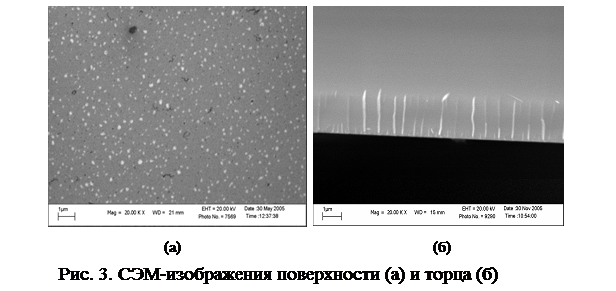

Как показали проведенные исследования, реализация описанной выше последовательности технологических операций (имплантация водорода или гелия, введение кислорода из плазмы, отжиг) при определенном выборе режимов позволяет создавать в кремнии системы нанотрубок, перпендикулярных поверхности пластины. На рисунке 3 представлены СЭМ-изображения поверхности и торца пластины кремния со сформированными в ней одномерными дефектами (нанотрубками).
