При создании установок для микролитографии с использованием линзовых оптических систем объектива и осветителя приходится использовать эксимерный лазер с очень высокой монохроматичностью. Причиной этого являются трудности, возникающие при ахроматизации кварцевой оптики. Отклонение длины волны лазерного излучения (если основная длина волны нм) составляет около нм!

Предлагается дополнить резонатор существующего эксимерного лазера диспергирующим элементом с целью обеспечения перестройки длины волны и сужения диапазона .

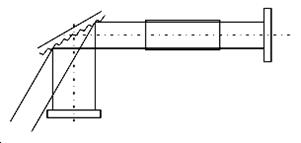

Предлагается использовать схему дисперсионного резонатора с двумя концевыми зеркалами и отражательной дифракционной решеткой между ними (рис.5).

Рисунок 5.

Дисперсия такого резонатора становится максимальной при скользящем угле падения света на решетку . В этом случае избирательность резонатора значительно выше, чем с автоколлимационной решеткой (угол падения равен углу дифракции).

Отсутствие неселективного (нулевой порядок) обратного отражения в активную среду резко снижает интенсивность сверхлюминесцентного фона в выходном узкополосном излучении.

Принципиальный недостаток резонаторов "со скользящим падением" - низкая дифракционная эффективность. Поэтому они используются в основном в лазерах с высоким усилением (в том числе эксимерных).

Для такого резонатора полоса пропускания по уровню 0.5 составляет

, (1)

где - радиус пучка до дифракционной решетки (в активной среде);

- угол дифракции;

- коэффициент телескопичности.

Длину волны перестройки резонатора такого типа наиболее удобно менять вращением ближайшего к решетке концевого зеркала. При скользящем падении излучения на решетку перестройка производится по закону

(2)

и коэффициент перестройки

, (3)

- период решетки, мм.

Основное уравнение дифракционной решетки выглядит следующим образом

. (4)

При скользящем падении и угле дифракции близком к нулю период решетки примерно равен длине волны падающего излучения.

Итак, используем резонатор "со скользящим падением" (), где дифракционная решетка работает во втором порядке (65 - 70%), а нулевой порядок используется для вывода излучения из резонатора.

Рассчитываем решетку на основную длину волны нм, работающую во втором порядке, с периодом нм.

Из основного уравнения дифракционной решетки видно, что и, следовательно, угол дифракции . При таком соотношении углов и телескопичность .

Оценим полосу пропускания резонатора с такой решеткой:

пм
