Ввиду большей универсальности этого генератора рассмотрим подробно его устройство и принцип работы.

Схема ультразвукового генератора, показанная на рис. содержит усилитель УЗ частоты, выполненный на транзисторах VT2, VT3, рабочую колебательную систему ZQ1, схему согласования усилителя с колебательной системой, содержащую дроссель L, трансформатор TR3, а также схему положительной обратной связи, выполненную на элементах С1, С2, С3, R1, TR1, схема обратной связи своим входом электрически соединена с выходом усилителя через комплексное сопротивление, включающее выходное сопротивление усилителя и разделительный конденсатор С4, и выполнена в виде последовательно включенных конденсатора и первичной обмотки дополнительного трансформатора TR1, вторичная обмотка которого соединена с механически или электрически перестраиваемым резистивным элементом R1, при этом схема согласования подключена параллельно схеме выделения сигнала обратной связи и выполнена в виде последовательно включенных компенсирующего дросселя L и выходного трансформатора TR3.

Рис.

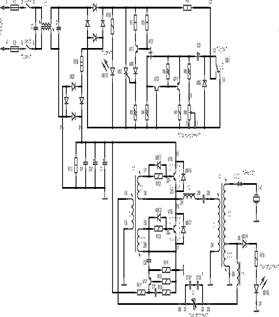

Принципиальная схема генератора мощностью 40вт

Рис.

Принципиальная схема генератора с самовозбуждением мощностью 160 вт.

УЗ аппарат содержит усилитель на транзисторах VT2 и VT3 , работающих в режиме переключения, что позволяет обеспечить максимальный коэффициент преобразования биполярного напряжения питания в электрические колебания УЗ частоты. Нагрузкой усилителя являются последовательно включенные через разделительный

конденсатор С4, компенсирующий дроссель L и первичная обмотка выходного трансформатора TR3. Ко вторичной обмотке трансформатора TR3 подключена рабочая колебательная система ZQ1, содержащая пьезоэлектрический преобразователь, согласующий концентратор и рабочий орган, для ввода УЗ колебаний в обрабатываемые материалы, объекты и среды.

Компенсирующий дроссель L и трансформатор TR3 обеспечивают согласование усилителя с рабочей колебательной системой. Схема выделения сигнала обратной связи, являющаяся одновременно схемой настройки и регулирования параметров аппарата, содержит последовательно включенные конденсаторы С1, С2, С3 и первичную обмотку трансформатора TR1. Выделенный сигнал подается на последовательно включенную со схемой выделения сигнала обратной связи первичную обмотку трансформатора TR2.

Параллельно вторичной обмотке трансформатора TR1 подключен резистивный элемент R1, сопротивление которого может изменяться механическим или электронным способом (например, переменный резистор для ручной регулировки аппарата или электронная схема с перестраиваемым выходным сопротивлением для автоматизированной перестройки аппарата).

Схема выделения сигнала обратной связи с последовательно подключенной к нему первичной обмоткой трансформатора TR2 соединена с выходом усилителя на транзисторах VT2 и VT3 через комплексное сопротивление, представляющее собой выходное сопротивление усилителя и разделительный конденсатор C4, т.е. подключена параллельно схеме согласования усилителя с рабочей колебательной системой. Обмотки трансформатора TR1 выполнены на общем магнитопроводе. Применение вторичной обмотки трансформатора TR1, расположенной на одном магнитопроводе с первичной обмоткой, позволяет за счет изменения величины нагрузочного сопротивления R1 (или выходного сопротивления перестраиваемых электронных схем) изменять индуктивность первичной обмотки трансформатора TR1 Изменение индуктивности первичной обмотки трансформатора TR1 обеспечивает перестройку схемы обратной связи.
