Фильтры электрических сигналов
Фильтры электрических сигнала предназначены для:
Выделение сигналов в заданном диапазоне частот и подавление в остальном диапазоне.
Передачу сигнала через фильтр характеризуют:
коэффициентом передачи сигнала;
Коэффициент передачи фильтра вида 10lgK дБ характеризует передачу сигнала по:
напряжению Диапазон частот, в котором коэффициент передачи по напряжению и коэффициент затухания в идеальных фильтрах равны единице, называют:
Полоса пропускания;
Полосой пропускания для идеального фильтра называют диапазон частот в котором:
Ku(ω) =1, αu(ω) =1.
Полосой затухания для идеального фильтра называют диапазон частот в котором:
Ku(ω) =0, αu(ω) =∞.
Частота среза (граничная частота) фильтра это:
Условная частота, разделяющая полосы пропускания и заграждения, на которой коэффициент пропускания составляет 0.707 от максимального значения;
Скорость спада в полосе задержания фильтра определяется как:
–20lgKu(fгр) /Ku(10fгр).
Фильтры, которые выделяют низкочастотные составляющие сигнала, называются:
ФНЧ
Фильтры, которые выделяют сигнал только в определенном диапазоне частот, называются:
ППФ;
Фильтры, которые выделяют высокочастотные составляющие сигнала, называются:
ФВЧ;
Фильтры, которые подавляют сигналы в заданном диапазоне частот, называются:
ПЗФ.
Показать АЧХ ФНЧ (идеального).
1
Показать АЧХ ФНЧ (реального).
2
Показать АЧХ режекторного фильтра.
5
Показать АЧХ идеального ФВЧ.
3
Показать АЧХ реального ФВЧ.
4
Рассчитывается комплексный коэффициент передачи N-звенного фильтра, если звенья одинаковы, обладают комплексным коэффициентом передачи Ki(jω) и согласованы по напряжениям:
1. KN(jω) =
.
2. KN(jω) =
.
3. KN(jω) =F [Ki(jω)]
Как рассчитывается комплексный коэффициент передачи N-звенного фильтра если звенья одинаковы, обладают комплексным коэффициентом передачи Ki(jω), но не согласованы по напряжениям.
1. KN(jω) =.
2. KN(jω) =.
3. KN(jω) =F [Ki(jω)]

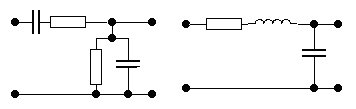

К какой группе фильтров относятся схемы, приведенные на рисунках:
ФНЧ
К какой группе фильтров относятся схемы, приведенные на рисунках:
ФВЧ
К какой группе фильтров относятся схемы, приведенные на рисунках:
