Анализ установившихся режимов линейной электрической цепи при гармонических воздействиях

Часть 1. Анализ электрической цепи без учета индуктивных связей между катушками

1.1

Схема электрической цепи

Исходные данные:

E1 = Em*sin(wt+j1)

I1 = Im*sin(wt+j2)

Em =- 80 В, Im = 6 A

j1 = +42°, j2 = -50°

w = 2pf, f = a*f0,

a = 1.05, f0 = 55 Гц

R1 = 12 Ом, R2 = 6 Ом,

R3 = 10 Ом, R4 = 8 Ом,

R5 = 5 Ом, R6 = 11 Ом.

L1 = 45 мГн, L2 = 40 мГн,

L6 = 25 мГн.

C1 = 320 мкФ, С3 = 200 мкФ,

С4 = 250 мкФ, С5 = 300 мкФ.

1.2

Определение токов методом узловых напряжений

1.3

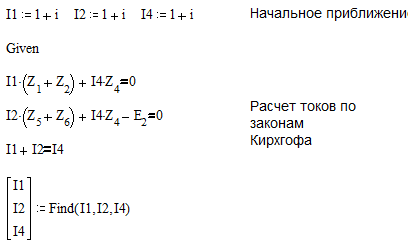

Проверка по

I

закону Кирхгофа

1.4

Метод эквивалентного генератора

1.5

1.6

График значений токов в первой и третьей ветвях

1.7

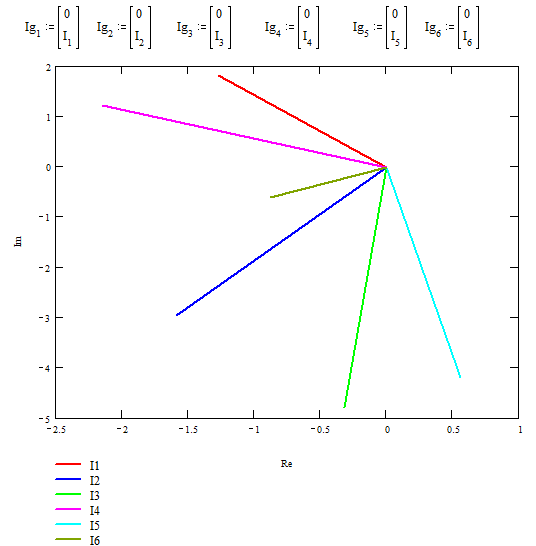

Векторная диаграмма токов

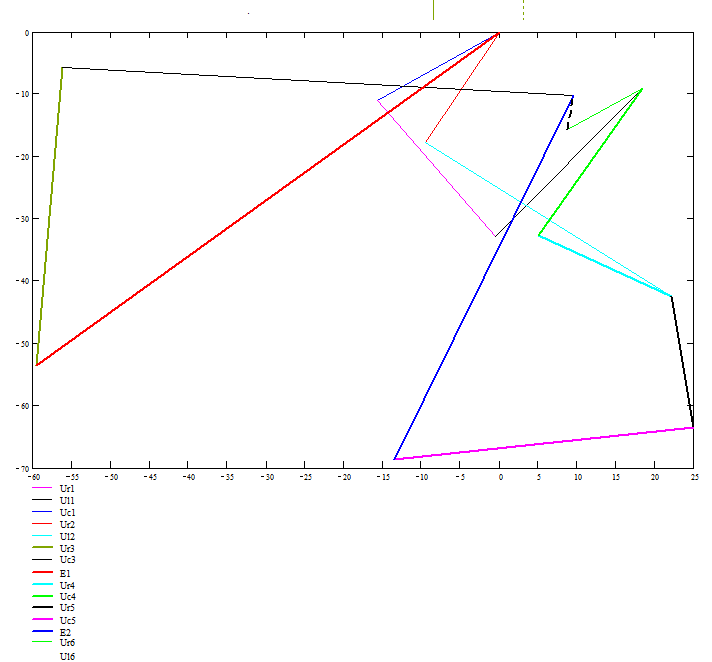

1.8 Векторно-топографическая диаграмма напряжений

Часть 2. Анализ электрической цепи с учетом индуктивных связей между катушками

2.1

Определение токов методом контурных токов

Напряжения на индуктивно связанных катушках

2.3

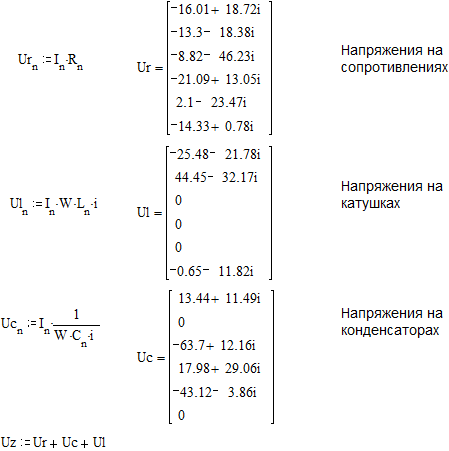

Напряжения на каждом элементе цепи

2.4

2.5

Векторная диаграмма токов

2.6

Векторно-топографическая диаграмма напряжений
