Задание на курсовой проект
Окончание таблицы
|
Линия между ТП и РПН (ВРУ), ШМ, ШР | |||||
|
Вид аппарата*** |
Тип * кабеля |
Длина, м |
Ток нагрузки макс, А |
Ток нагрузки пик, А | |
|
отходящего |
вводного | ||||
|
АВ |
АВ |
А-3х95+1х70 |
150 |
160 |
320 |
Примечания:
* - Буква А обозначает материал проводника кабеля.
** - Обозначение аппарата перед трансформатором: ВВ- вакуумный выключатель.
*** - Обозначение аппарата: АВ – автоматический выключатель. Вводные и секционный аппараты на стороне низшего напряжения всех ТП выполнены автоматическими выключателями.
Таблица 3
|
Расчет релейной защиты элемента СЭС |
Выбор трансформатора тока, установленного (дополнительные данные получить у преподавателя) |
Объем расчета релейной защиты по СЭС (снизу вверх) | |
|
АД 6-10 кВ | |||
|
В начале КЛ – АД |
От секционного и вводного автоматических выключателей 0,4 кВ ТП до выключателя отходящей от РП линии 10 кВ, включая выключатель отходящей линии (до шин 10 кВ РП) |
Таблица 4 – Параметры асинхронного двигателя напряжением 6-10 кВ
|
Тип двигателя |
Рн , кВт |
Кпуск |
cosφн |
ηн |
КЛ, м |
|
АТД4 |
4000 |
5,7 |
0,89 |
0,973 |
55 |

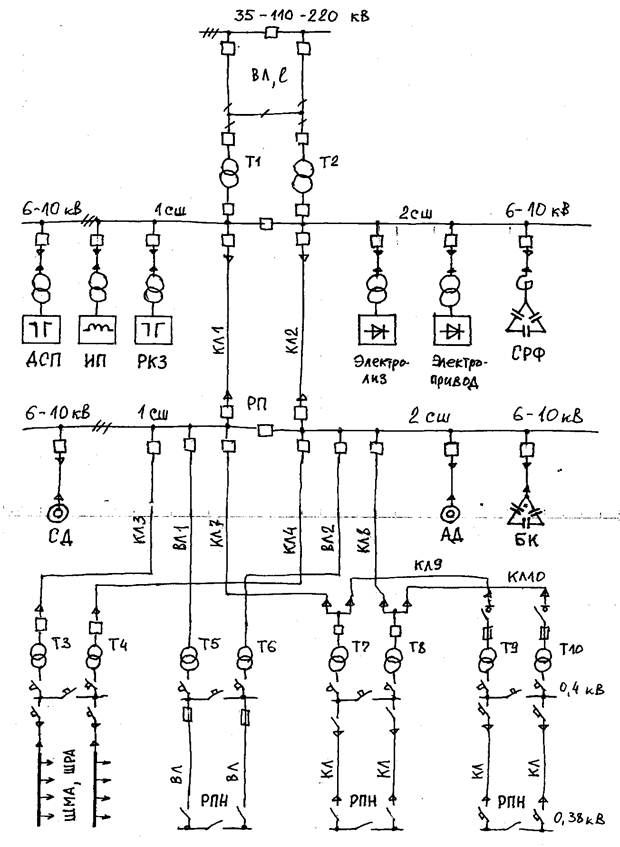

Рис. 1. Схема электроснабжения
