Влияние погрешности трансформаторов тока и напряжения на коммерческие потери в энергосистемах

ТЛШ10 - 2000/5 Df [%] = 0,7227 * ln I1 - 1,6815 для 1 < I1 < 10% Df [%] = 0,0722 * ln I1 - 0,3353 для 10 < I1 < 100%

ТПШФД10 - 3000/5 Df [%] = 0,5986 * ln I1 - 1,2261 для 1 < I1 < 10% Df [%] = 0,0597 * ln I1 - 0,1111 для 10 < I1 < 100%

Значения первичного тока I1 трансформатора тока в формулы следует подставлять в процентах от номинального значения.

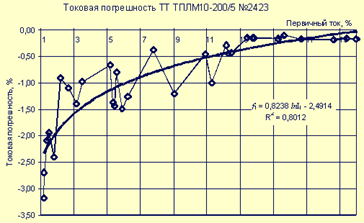

Исследования погрешностей трансформаторов тока проведенные в НИЦЭ, показали приемлемую сходимость теоретических и экспериментальных результатов. На рис.3 приведены результаты экспериментального исследования ТТ типа ТПЛМ10-200/5, класса точности 0,5.

Результаты исследования токовых погрешностей различных типов трансформаторов тока с первичным номинальным током 75 - 600 А позволило сделать следующие выводы:

Рис.3

в диапазоне изменения первичного тока от номинального значения 1 - 25% токовая погрешность имеет отрицательный знак;

с увеличением первичного тока абсолютное значение токовой погрешности уменьшается;

экспериментальные исследования подтверждают правильность математической модели токовой погрешности трансформатора тока;

учет токовой погрешности трансформатора тока в АСКУЭ позволит уменьшить величину небаланса по подстанциям;

количество электроэнергии, отпускаемой потребителям, из-за отрицательной токовой погрешности трансформаторов тока занижено по сравнению с фактической величиной; поэтому учет токовой погрешности трансформатора тока в АСКУЭ позволит более точно оценивать величину отпускаемой потребителям электроэнергии и получить определенный экономический эффект, который будет оценен далее.

Вторым источником погрешности измерения электроэнергии является трансформатор напряжения.

Согласно [3, 4] погрешность по напряжению определяется следующим образом: DU = DUн+DUх (3) где DUн - погрешность по напряжению, обусловленная током нагрузки, %; DUх - погрешность по напряжению, обусловленная током холостого хода, %.

Используя векторную диаграмму, можно с достаточной точностью выразить составляющие погрешности трансформатора напряжения следующим образом:

где U2 - напряжение вторичной обмотки трансформатора, В; Ia - активная составляющая тока холостого хода, приведенная к вторичной обмотке трансформатора, А; r'1 - приведенное сопротивление первичной обмотки трансформатора, приведенное ко вторичной обмотке, Ом; I'p - приведенная реактивная составляющая тока холостого хода, приведенная ко вторичной обмотке трансформатора, А; x'1 - реактивное сопротивление первичной обмотки трансформатора, приведенное ко вторичной обмотке, Ом; I2 - ток нагрузки трансформатора, А; r2 - сопротивление вторичной обмотки трансформатора, Ом; cosj2 - коэффициент мощности нагрузки, отн. ед.; x - индуктивное сопротивление трансформатора, Ом.

Угловая погрешность трансформатора напряжения определяется как

,

где d'x - угловая погрешность, обусловленная током холостого хода; d'н - угловая погрешность, обусловленная током нагрузки.

Составляющие угловой погрешности определяются как

;
