Ширина линии ферромагнитного резонанса, сопротивление излучения и реактанс излучения

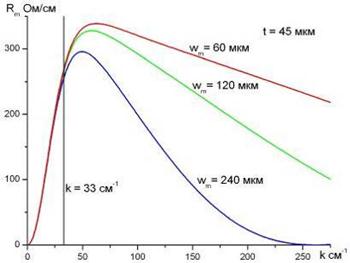

Рис. 2. Сопротивление излучения Rm для ЖИГ пленки, имеющей толщину t = 45 мкм, и длину lx = 0.94 мм, связанной с микрополосковой линией с шириной полоскового проводника wm = 60, 120 и 240 мкм. Внешнее постоянное магнитное поле Hподм = 5000 Е и подложка из поликора толщиной d = 254 мкм.

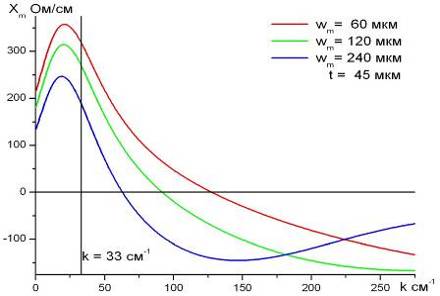

Рис. 3. Реактанс излучения Xm, полученный интегралом Гильберта от сопротивления излучения Rm, приведенного на рис. 2

На рис. 4 показано, что улучшение в селективности фильтра можно получить с помощью диэлектрической прокладки, распложенной между поверхностью пленки и микрополосками. В том случае существенное уменьшение Rm наблюдается из-за уменьшения связи, вызванного зазором. Так как полное электрическое сопротивление R ПР пропорционально Rm и ширине пленки ly, размеры ПР должны быть скорректированы так, чтобы избежать докритической связи, когда используется зазор.

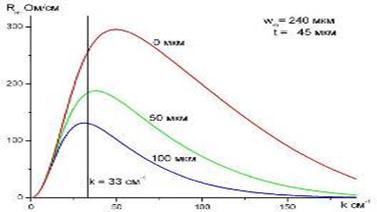

Рис. 4. Зависимость Rm от k: явление диэлектрической распорной детали с переменной толщиной, от нуля (никакая распорная деталь) к 100 мкм.

Толщина пленки также существенно влияет на значения сопротивления излучения Rm. На рис. 5 это влияние показано для трех выбранных значений толщины. На этом рисунке, селективность немного лучше для более высоких толщин, но в частотной области это соответствует более высокой селективности для тонких пленок. С другой стороны, толстые пленки предпочтительнее для фазового контроля, чем тонкие, из-за их более слабой дисперсии.

Из кривой зависимости Rm от k получаем Rm(k=k1,1) при различных значениях внешнего подмагничивающего постоянного магнитного поля Hподм. Так же рассчитывается и реактанс излучения Xm. Оказывается, что в диапазоне значений внешнего поля Hподм, покрывающим частотный X-диапазон, значения Rm(k=k1,1) и Xm(k=k1,1) линейно изменяются с частотой f. В случае использованного в данной работе ПР, который возбуждался согласованным микрополоском, шириной 240 мкм, и пренебрегая зависимостью от частоты, можно записать следующие отношения:

(1)

Рис. 5. Зависимость Rm от k для толщины пленки ЖИГ t = 20, 45 и 60 мкм.
