Схемы и рисунки различных моделей ветродвигателей

Материалы о физике / Схемы и рисунки различных моделей ветродвигателей

Рисунок - Головка АВЭ – 250С

Рисунок – Конструктивная схема ВЭУ USW– 56-100:

1 - ступица; 2 – узел вала; 3 – трансмиссия; 4 – дисковый тормоз; 5 – гибкая муфта; 6 – ведущий вал; 7 – генератор; 8 – кожух; 9, 10, 11 – система изменения угла атаки лопастей; 12 – главная рама; 13 – главная опора

png">

Рисунок - Конструктивная схема головки ветроустановки ВЭУ – 500

Рисунок - Общий вид головки ветроустановки Nordex N80/2500: 1 -лопасти; 2 - ступица; 3 - рама головки ВЭУ; 4 - подшипники ротора; 5 – вал ротора; 6 - трансмиссия; 7 - дисковый тормоз; 8 - муфта генератора; 9 - генератор; 10 - охлаждающий радиатор; 11 - вентиляторы радиатора; 12 - система ветроизмерения; 13 - система управления; 14 – гидравлическая система; 15 - поворотный привод; 16 - опорные подшипники головки; 17 -кожух; 18 - башня; 19 – система изменения угла установки лопасти

Рисунок - Конструктивная схема ВЭУ-10

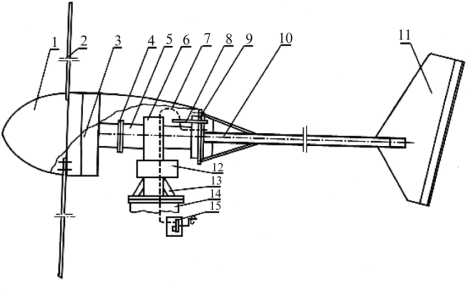

Рисунок. Конструктивная схема ВЭУ Fortis Alize: 1 – обтекатель; 2 – лопасть; 3 – генератор; 4 – муфта; 5 - несущий вал; 6- - опорно–поворотное устройство; 7 – трос аварийного останова; 8 –демпфер; 9 – ось механизма свертывания; 10 – балка хвостовика; 11 –хвостовой стабилизатор; 12 – токосъемное устройство; 13 – опора головки; 14 – башня; 15 – лебедка ручного свертывания

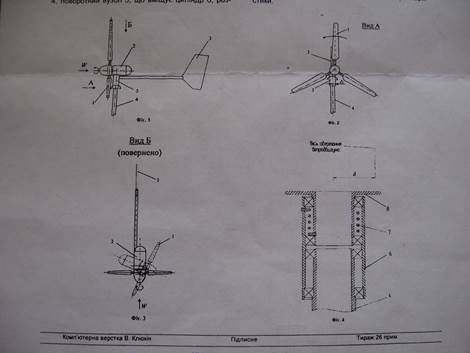

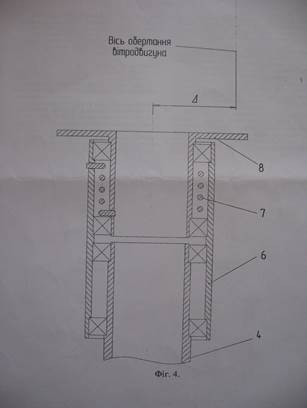

Рисунок – Конструкция головки: а – сечение корневое профиля лопасти; б – рабочая лопасть;в – поворотное устройство; д – головка г – общий вид ВЭУ;
