Регуляторы с теплогенераторами РДУ-Т

Страница 1

Одним из направлений усовершенствования трубопроводных систем является новый подход в обеспечении стабильной и безопасной эксплуатации редуцирующих узлов существующих ГРС, исключающих в ряде случаев необходимость подогрева газа или создания систем отопления регуляторов давления газа для недопущения гидратообразования при редуцировании газа.

ОАО« КОРПОРАЦИЯ СПЛАВ» «ЗАВОД «СТАРОРУСПРИБОР» г. Старая Русса Новгородской области производит и предлагает к установке регуляторы с теплогенераторами РДУ-Т.

Установка на ГРС регуляторов с теплогенераторами (РДУ-Т) позволит исключить гидратообразование и обмерзание запорно-регулирующего узла регулятора, которое происходит в процессе редуцирования. Регуляторы РДУ-Т отличаются от регуляторов РДУ того же класса подогревом запорно-регулирующего устройства, в зоне дросселирования газа с помощью специального вмонтированных теплогенераторов, которые работают без постороннего источника энергии, за счет отбора части кинетической и потенциальной энергии сжатого магистрального газа. Температура нагрева достаточна для предотвращения процессов гидратообразования. Таким образом, отпадает необходимость комплектования ГРС дорогими подогре­вателями газа (ПГ или ПГА). Экономия средств при таком подходе совершенно очевидна.

Чтобы оценить преимущества данного предлагаемого типа регуляторов, рассмотрим подробнее область применения, основные характеристики, принцип работы регуляторов давления газа типа РДУ-Т.

Регулятор давления газа «РДУ-Т». Область применения, основные характеристики, принцип работы

Регуляторы давления газа типа РДУ-Т предназначены для снижения и автоматического поддержания давления газа «после себя» на заданном значении.

Регуляторы давления газа типа РДУ-Т применяются на объектах магистральных газопроводов (газораспределительных станциях, компрессионных станциях и др.)

Регуляторы одноканальные, статические, выполнены в климатическом исполнении «V» категории 1 по ГОСТ 15150-69.

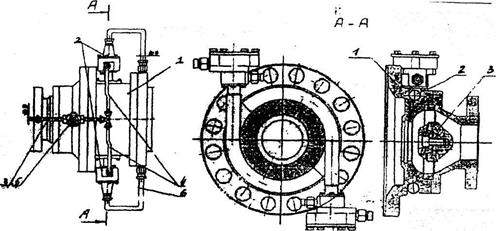

1 - Исполнительный механизм

2 - Теплогенератор (ТГ),

3,4 - Трубопроводы подачи газа в ТГ (Ду 10)

5 - Запорная арматура,

6 - Трубопроводы сброса газа из ТГ (Ду 16) 1 - Крышка

2 – Теплогенератор

3 - Узел седла

Рисунок 3. Схема регулятора РДУ-Т

Отличительные особенности РДУ-Т:

- повышение надежности работы за счет исключения примерзания подвижных

частей (затвора) к уплотнителям,

- исключение подогрева входного газа в зимний период.

Принцип работы вмонтированного теплогенератора.

Теплогенератор (поз.2) рис. 3, разрез А-А монтируется в районе узла уплотнителя затвора исполнительного устройства регулятора на крышке (поз. 1).

Тепло выделяется за счет создания в теплорегуляторе процесса вихревого энергоразделения. Ввод газа в теплогенератор осуществляется по трубопроводу, соединяющему теплогенератор с магистралью высокого давления (или соответствующей полостью регулятора давления), снабженной запорной аппаратурой (рис.4) и контрольно-измерительными приборами. Сброс газа, расширенного до давления 1,1 * Рвых. осуществляется в камеру низкого давления регулятора или газопровод низкого давления.

Рис.4 .Схема монтажа регулятора РДУ-Т

1 - Исполнительный механизм КР1 2-Кран

2 - Теплогенератор (ТГ), ВН1,2 – вентиль;

3,4 - Трубопроводы подачи газа в ТГ (Ду 10) Ф - Фильтр

5 - Запорная арматура, ЗУ - Задающее устройство

6 - Трубопроводы сброса газа из ТГ (Ду 16)

Теплогенераторы могут работать как постоянно - в режиме автоматического управления, так и эпизодически - в ручном режиме управления для отогрева примерзшего затвора.

Основные характеристики предлагаемых регуляторов типа РДУ-Т

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

МОДИФИКАЦИЯ

РДУ-Т100/50

РДУ-Т100/80

РДУ-Т100/100

РДУ-Т63/100

Диаметр условного прохода, мм

50

80

100

100

Максимальное входное давление, МПа (кгс/см2)

10,0(100)

10,0(100)

6,3(63)

Рабочая среда

Природный газ

Верхний предел настройки, МПа (кгс/см2)

1,6(16)

Нижний предел настройки, МПа (кгс/см2)

0,15(1,5)

Тип присоединения к трубопроводу

Фланцевый по ГОСТ 12821-80 исполнения 3

Установочное положение на трубопроводе

горизонтальное

*

Допустимые колебания выходного давления

± 5% номинального значения при колебаниях входного давления ±25%

Габаритные и присоединительные размеры (мм):

— ширина

415

530

650

610

— высота

530

555.

640

620

— строительная длина

320

400

490

490

Масса (кг)

96

141

189

185
