Разъеденители внутренней установки

Для внутренней установки заводы выпускают однополюсные и трехполюсные разъединители вертикального рубящего типа (нож перемещается в плоскости, перпендикулярной основанию) на напряжения, как правило, не выше 20 ьсВ. Обычно их устанавливают в вертикальном положении.

В большинстве из них применены линейные контакты, которые при относительно небольшой силе нажатия имеют меньшее сопротивление, чем плоские контакты. Токоведущие части выполняются из двух или более параллельных пластин. При токе КЗ электродинамическая сила стремится сблизить их друг с другом и этим еще сильнее прижимает подвижные контакты к стойкам неподвижного контакта, что исключает самопроизвольное размыкание контактов, опасное возможностью пожара в электроустановке.

Управление разъединителями осуществляется вручную с помощью ручных, электродвигательных или пневматических приводов.

Разъединитель серии РВО (Р - разъединитель, В - для внутренней установки, О - однополюсный) выпускается на токи до 600 А. Числа в наименовании означают напряжение (кВ) и ток (А).

Нож поворачивается на угол до 100 и в отключенном положении удерживается только собственным весом, рис. 1.1.

Угол поворота ножа фиксируется ограничителем. Для разъединителей этой же серии на 1000 А для уменьшения усилий выдергивания ножа введен промежуточный вал.

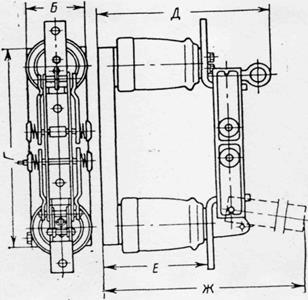

Рис. 3.2.1 Разъединитель однополюсный РВО-10/600

Трехполюсные разъединители серии РВ выпускаются на напряжение от 6 до 35 кВ и номинальный ток до 600 А, рис. 1.2. На рис. 3.2. показана в увеличенном масштабе его контактная система.

Подвижный контакт 1 выполнен в виде двух параллельных шин. При КЗ электродинамическая сила прижимает шины 1 к стойкам неподвижного контакта 2. При номинальном токе контактное нажатие создается пружинами 3, которые воздействуют на подвижный контакт через стальные пластины 4.

Магнитный поток, создаваемый проходящим по шинам током, замыкается вокруг них и через стальные пластины 4. В системе возникают электродинамические силы такого направления, чтобы возросла энергия магнитного поля. Пластины приближаются к шинам 1 и попадают в зону более сильного магнитного поля. Электромагнитная энергия при этом возрастает. Таким образом создается сила Р, притягивающая стальные пластины к шинам и увеличивающая контактное нажатие.

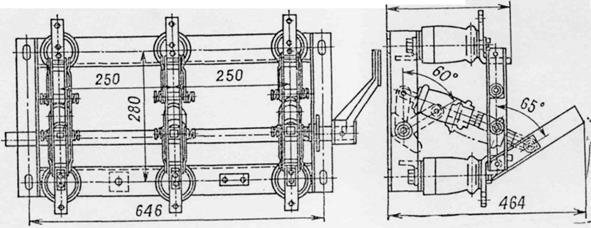

Рис. 3.2.2 Разъединитель типа РВ

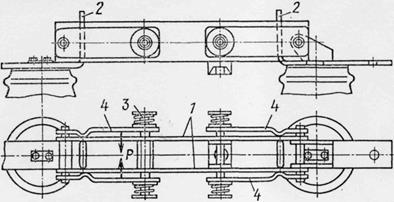

Рис. 3.2.3 Контактная система разъединителя типа РВ

Для управления разъединителями типа РВ применяются рычажные системы с ручным или моторным приводом.

Для дистанционного управления применяются электрические и пневматические приводы. В электрических приводах ось двигателя связывается с выходным рычагом привода через систему червячной передачи.

В пневматическом приводе отсутствуют громоздкие рычажные передачи и обеспечивается плавный ход контактов.
