Программирование и работа микропроцессорного блока управления и защиты асинхронного двигателя

Материалы о физике / Наладка электрооборудования / Программирование и работа микропроцессорного блока управления и защиты асинхронного двигателя

Страница 1

Цель работы: Ознакомится с работой и выполнить программирование микропроцессорного блока управления и защиты асинхронного двигателя.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 16

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии со схемами электрической соединений представленной на рисунке 23 и монтажной схемой представленной на рисунке 24

Таблица 16 – перечень устройств

Обозначение

Наименование

Тип

Параметры

G1

Однофазный источник питания

218

~ 220 В/16 А

G2

Трехфазный источник питания

201.2

~ 400 В/16 А

М1

Асинхронный двигатель с короткозамкнутым ротором

106

120 Вт/~ 380 В/

1500 мин

A2, А15

Контактор

364

~ 380 В/10 А

А10

Автоматический трехполюсный выключатель

360

~ 440 В/10 А

А11

Автоматический однополюсный выключатель

359

~ 230 В/0,5 А

А17

Блок управления и защиты асинхронного двигателя

368

Номинальное

напряжение/ток

двигателя:

~ 380 В/0,1…1 А;

коммутируемое

напряжение/ток:

~ 220 В/8 А

Р1

Блок мультиметров

508.2

3 мультиметра

~ 0…1000 В/

~ 0…10 А/

0…20 МОм

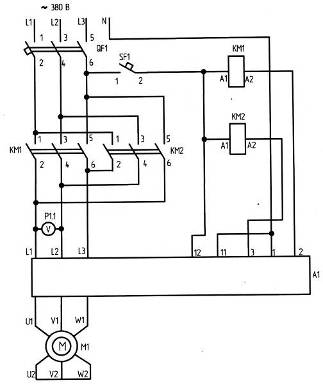

Рисунок 23 – электрическая схема соединений

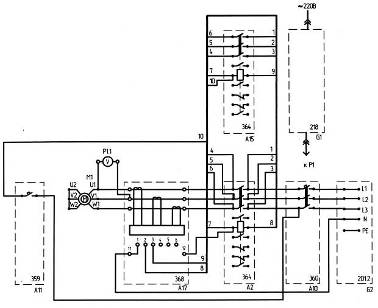

Рисунок 24 – монтажная схема

Указания по проведению эксперимента

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания

б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2

в) соединяем аппаратуру в соответствии со схемой электрической соединений

г) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

д) включаем выключатели «СЕТЬ» блока мультиметров Р1

е) активизируем используемый мультиметр Р1.1

ж) включаем источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки

з) включаем выключатель А10

и) включаем выключатель А11. На мониторе блока А33 высветится надпись «А.000», означающая увеличенное в 100 раз текущее (равное нулю) значение тока в фазе «А» двигателя М1, а также загорится светодиод около надписи «СТОП»

к) выполняем программирование блока управления и токовой защиты асинхронного двигателя. Для чего:

1) проворачиваем заданные (по умолчанию) номинальные фазные токи двигателя. Для этого нажимаем и удерживаем более 2 секунд кнопку «▲». На мониторе должна появиться надпись «А.042», означающая, что для фазы «А» двигателя задан номинальный ток I1=0,42А. Нажимаем и отпускаем кнопку «Р». На мониторе должна появиться надпись «В.042», означающая, что для фазы «В» двигателя задан номинальный ток I1=0,42А. Еще раз нажимаем и отпускаем кнопку «Р». На мониторе должна появиться надпись «С.042», означающая, что для фазы «С» двигателя задан номинальный ток I1=0,42А

2) при необходимости изменения номинального тока конкретной фазы, прежде всего, кнопкой «Р» выбераем эту фазу. Затем кнопкой «◄» вызовем мигание нужного разряда на мониторе и кнопкой «▲» устанавливаем в этом разряде требуемую цифру (от 0 до 9). Устанавливаемое трехразрядное число (от 1 до 250) должно быть равно увеличенному в 100 раз значению номинального тока фазы. Например, для установки номинального тока I1=1,25А следует установить число 125. После установки числа запишем его в память монитора. Для этого нажмем и отпустим кнопку « Р »

3) вернемся в основное меню. Для этого нажмем кнопку «□». На мониторе должна отобразится надпись «А.000»

4) введем параметры защиты двигателя

4.1) нажмем и удержим более 2 секунд кнопку « Р ». На мониторе отобразится надпись «I250», означающая, что задан ток перегрузки I2 =50%. При превышении на 30% тока двигателя его заданного номинального тока I1 должно происходить аварийное отключение двигателя с появлением на мониторе сообщения «OL2». Например, при заданном номинальном токе I1=0,42А аварийное отключение двигателя должно происходить при превышении током двигателя уровня IOL2=0?42+(0,42·50)/100=0,63А. При необходимости изменения тока I2 кнопкой «◄» вызовем мигание нужного разряда на мониторе и кнопкой «▲» установим требуемую цифру (от 0 до 9). Установленное число (от 0 до 99) запишем в память монитора и перейдем к заданию следующего параметра. Для этого нажмем кнопку «Р»
