Стержневой молниеотвод предназначен для защиты здания подстанции шириной 10 м, длиной 85 м и высотой 17 м. Необходимо определить высоту и место расположения молниеотвода с учётом его допустимого приближения к объекту защиты, если в соответствии с руководящими указаниями по защите от перенапряжения ток молнии равен 50 кА, индуктивность молниеотвода – 1,5 мкГн и усреднённая крутизна фронта косоугольной волны тока - 34 кА/мксек, сопротивление заземления молниеотвода в импульсном режиме 50 Ом. Расчёт высоты молниеотвода производится так, чтобы с одной стороны его общая высота и радиус защиты на высоте объекта были наименьшими, а с другой стороны исключилась вероятность вторичных перекрытий с молниеотвода на объект.

Схема установки молниеотвода принимается в соответствии с рис. 1.4. По (1.7) определяется потенциал на молниеотводе в момент разряда на уровне высоты объекта:

Приняв рекомендованную допустимую импульсную напряжённость по воздуху Ев=500 кВ/м, определяется удаление молниеотвода от объекта из выражения (1.8):

Это же расстояние определяется по зависимости (1.8а):

То расстояние, которое оказалось большим, принимается за расчётное. Радиус защитной зоны определяется выражением:

(1.10)

Предположив, что высота молниеотвода будет больше 30 м, и используя зависимость (1.4), где р=5,5/, получается:

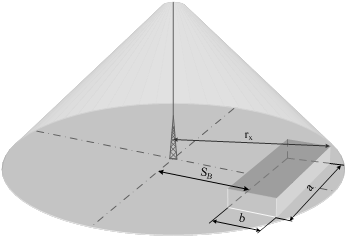

Рисунок 1.4 – Схема установки молниеотвода

Решив уравнение, получим h = 78,469 м. Введя в расчётную формулу полученную величину, убедимся, что молниеотвод действительно защищает здание:

Исходя из полученных результатов, можно сделать предложение об установке не одного, а нескольких молниеотводов. Но для этого необходимо учесть экономические затраты на реализацию этого предложения и технические условия расположения необходимого количества молниеотводов. В итоге, сравнив расчёты, можно получить наиболее выгодный вариант.
