О схемах замещения

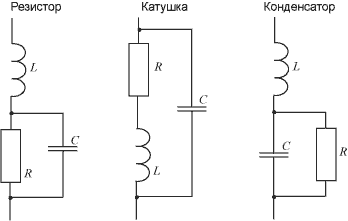

Введённые элементы пассивных цепей являются идеализированными элементами или математическими моделями. Комбинируя их, можно составить схему замещения, отражающую поведение любого реального устройства по отношению ко внешним его выводам. Составление таких схем, в общем случае, дело трудное, требующее знания процессов и режимов работы устройств, учёта целей и точности расчётов. В качестве примера представлены три схемы замещения:

Неравномерность распределения тока по сечению проводника и возрастание вследствие этого ???? потерь происходит также под влиянием тока, проходящего по соседнему проводнику (эффект близости). С повышением частоты ток распределяется по сечению неравномерно, ток вытесняется к поверхности проводника, так называемый поверхностный эффект. Кроме того, переменное магнитное поле наводит в окружающий проводник проводящей среде вихревые токи.

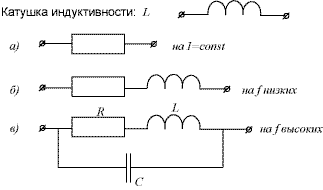

В катушке индуктивности при изменяющемся с высокой частотой магнитном поле будет возникать не только переменная ЭДС самоиндукции, но и переменные токи смещения, обусловленные изменением напряжённости электрического поля.

В конденсаторе при переменном напряжении возникает переменное магнитное поле. Эффект, вызываемый магнитным полем, может быть учтён в электрической схеме замещения с помощью некоторой индуктивности, включённой последовательно с конденсатором. В диэлектрике вследствие некоторой проводимости возникают тепловые потери, которые возрастают с частотой. Эти потери на нагрев учитываются с помощью R.
