Микроструктура керамики, полученной прессованием в поле акустических волн

Качество керамики напрямую связано с получением пресс-заготовок высокой плотности. Раннее [1-3] показано, что при одноосном прессовании с применением ультразвуковых колебаний (УЗК) пористость керамики ВаТiO3 уменьшается, что обусловливает улучшение физико-механических свойств готовых изделий.

Объектом исследования в данной работе выбрана керамика ЦТБС-3М, гистограмма распределения по размерам зерен предварительно синтезированного порошка после сухого помола которой приведена на рис.1.

Рис.1– Гистограмма распределения по среднему размеру частиц порошка ЦТБС-3М.

Пресс-заготовки получали в одноосной пресс-форме диаметром 7,2 мм, высота прессовки составляла 3,5 мм. Ультразвуковые колебания частотой 22 кГц, мощностью 0,4 кВт и амплитудой 10-12 мкм подводили к прессовке в направлении прессования через пуансон. Давление прессования изменяли в диапазоне (1÷4,5)∙108 Па. Время выдержки при максимальном давлении составляло до 30 с. В качестве связки использовали 7% раствор поливинилового спирта, который вводили в прессуемый порошок в количестве до 3,5 весовых процента.

Пресс-заготовки получали по заводской технологии протяжкой (РУП «Монолит), прессованием без наложения УЗК и с воздействием на порошок УЗК (рис. 2). Кроме того, порошок керамики перед прессованием в течении 60 с. подвергали ультразвуковой обработке в жидкой среде(рис. 3) и затем прессовали без связки (рис.4).

1 2 3

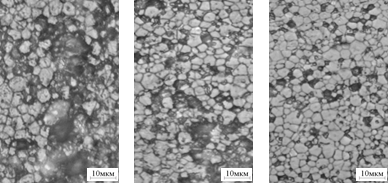

Рис. 2 – Микроструктура керамики ЦТБС-3М: 1- протяжка; 2-обычное одноосное прессование; 3- прессование в ультразвуковом поле. Количество связки 3,5 весовых процента.

1 2

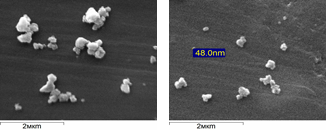

Рис.3 - Микроструктура порошка ЦТБС-3М: 1 – исходный материал; 2 - после предварительной ультразвуковой обработки

1 2

Рис. 4– Микроструктура керамики ЦТБС-3М полученной: прессованием в ультразвуковом поле для исходного порошка – 1, порошка предварительно обработанного в ультразвуковом поле – 2.

Исследованиями установлено, что воздействие ультразвуковых колебаний на исходный порошок через жидкую среду приводит к его некоторому измельчению за счет разрушения агломератов. Сравнение микроструктуры керамики ЦТБС-3М, полученной различными методами, позволяет сделать вывод, что наименьшая пористость наблюдается у образцов, синтезированных из пресс-заготовок, полученных из порошка, предварительно обработанного в ультразвуковом поле и спрессованного с применением УЗК без связки. При этом удается обеспечить более равномерное распределение зерен по размерам.

Основной целью настоящей работы является моделирование определяющих соотношений в необратимом процессе поляризации сегнетоэлектрических керамик, в которых наравне с большими электрическими полями имеются связанные механические напряжения, влияющие на процесс поляризации. При моделировании необратимых процессов вводят дополнительные параметры, описывающие ту или иную необратимость, например, тензор пластических деформации в пластических средах, вектор остаточной поляризации в сегнетоэлектриках и т.д. Однако для замыкания задачи необходимо введение дополнительных определяющих соотношений. Как правило, такие соотношения строятся для одномерных задач с привлечением каких-либо реологических моделей, а затем переносятся на трехмерный случай. Например, в теории пластичности реологическими элементами являются упругий элемент Гука (пружина) и пластический элемент Сен-Венана (элемент сухого трения). Детальный механизм пластичности конкретного материала на микроскопическом уровне не рассматривается, но для выявления специфики протекающего процесса в том или ином теле создают различные комбинации последовательного и параллельного соединения этих элементов, получая соответствующие модели, наиболее общими из которых являются модели Прандтля-Ишлинского и Прагера. Переход от одномерного к трехмерному случаю можно осуществить с помощью элементов выпуклого анализа и получить ассоциированный закон течения, который и выступает в качестве искомых определяющих соотношений [1]-[2]. В теории пластичности такой подход является приемлемым и во многих случаях дает хорошее согласие с экспериментом. Однако в тории поляризации ситуация резко меняется, для получения согласованных с экспериментом законов необходимо проводить более тонкий учет перестройки внутренней структуры материала, особенно в поликристаллических сегнетоэлектриках.
