Марганцево-цинковой системы со щелочным электролитом

В подавляющем большинстве элементы марганцево-цинковой системы со щелочным электролитом выпускаются стандартной цилиндрической и дисковой формы; галетные батареи и элементы с плоскими электродами распространены намного меньше.

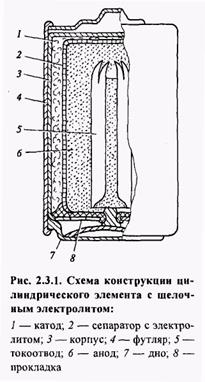

Цилиндрические элементы. Габариты цилиндрических элементов совпадают с габаритами элементов марганцево-цинковой системы с солевым электролитом. В то же время, конструкция щелочных элементов отличается от конструкции солевых аналогов: щелочные элементы имеют как бы вывернутую конструкцию (рис.2.3.1). В элементах со щелочным электролитом цинк всегда находится в виде порошка, поэтому вместо цинкового стаканчика используют стальной никелированный цилиндрический корпус, служащий токоотводом положительного электрода. Активная масса положительного электрода подпрессовывается к внутренней стенке корпуса. Удельная электрическая проводимость щелочного электролита (как правило, 32% -наго раствора едкого кали) заметно больше, чем проводимость солевого электролита в элементах Лекланше, поэтому запас электролита в щелочных элементах меньше, чем в солевых.

Кроме того, в щелочных элементах отсутствует типичная для солевых элементов опасность выпадения осадка. В результате в щелочном элементе можно разместить больше активной массы положительного электрода, чем в солевом элементе того же объема. Так, в щелочной элемент типоразмера D можно поместить 37-41 г диоксида марганца, тогда как в солевой элемент помещается только 22-28 г. Во внутреннюю полость, образованную активной массой положительного электрода, вставляется сепаратор, пропитанный электролитом. В качестве сепарационных материалов используются гидратцеллюлозные пленки (целлофан) или нетканые полимерные материалы. По оси элемента расположен латунный токоотвод отрицательного электрода, а все пространство между этим токоотводом и сепаратором плотно забивается анодной пастой, состоящей из цинкового порошка, пропитанного загущенным электролитом. Объемная доля цинкового порошка составляет всего 30-45%, так что в аноде имеется достаточный запас электролита, что предотвращает анодную пассивацию при разряде большими токами и при низких температурах. Часто уже при изготовлении элементов в качестве электролита используется щелочь, предварительно насыщенная цинкитами, что позволяет избежать расходования щелочи в начале эксплуатации. Кроме того, наличие цинкитов в электролите замедляет скорость коррозии цинка.

Дисковые элементы. Состав компонентов дисковых элементов аналогичен составу компонентов цилиндрических ХИТ. Элемент состоит из дисковых анода, катода и сепаратора с электролитом и бумажной прокладки между ними. Фиксация компонентов осуществляется с помощью специального полихлорвинилового кольца, а герметизация - фасонной пластмассовой шайбой, в паз которой входит токоотвод анода. Токоотводом катода служит корпус элемента.
