Для определения опасных напряжений необходимо провести испытания образцов материала на растяжение и сжатие (более подробно эта тема рассмотрена в методических указаниях к лабораторным работам по сопротивлению материалов (1 часть)

Испытания материалов на растяжение (сжатие) заключается в построении кривых зависимостей между величиной удлинения (укорочения) и величиной силы , которая вызвала данное удлинение (укорочение). От диаграммы растяжения в координатах и можно, разделив все ординаты на площадь поперечного сечения образца , а абсциссы на первоначальную длину образца , перейти к диаграмме в координатах и , где:

- нормальное напряжение в поперечном сечении образца;

- относительное удлинение

Диаграмма - более удобна и лучше отражает физические свойства материала, так как она не зависит от геометрических размеров испытываемого образца.

Рассмотрим характерные точки диаграммы - растяжения малоуглеродистой стали (рис. 12, кривая 1), которые характеризуют прочность исследуемого материала. Данная диаграмма называется диаграммой условных напряжений, так как напряжения определяются отношением силы на первоначальную площадь поперечного сечения.

Диаграмма истинных напряжений (рис. 12, кривая 2) в диапазоне напряжений, соответствующих характеристикам прочности, мало отличается от диаграммы условных напряжений, поэтому на практике используют диаграммы условных напряжений.

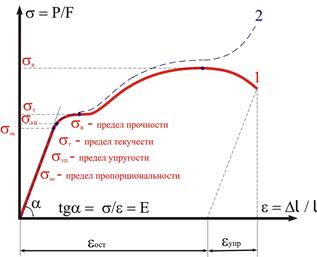

Рис. 12 Диаграммы растяжения в координатах - .

До определенного значения напряжения имеет место линейная зависимость между величинами относительного удлинения и напряжения . Материал в данном случае подчиняется закону Гука – закону пропорциональности нагрузки и деформации.

,

где коэффициент пропорциональности - модуль продольной упругости (модуль Юнга), величина которого постоянна для каждого материала. Он характеризует жесткость материала, т.е. способность сопротивляться деформированию под действием внешней нагрузки.

Максимальное напряжение , до которого материал подчиняется закону Гука, называется пределом пропорциональности.

Выше предела пропорциональности наблюдается нелинейная зависимость напряжения от относительной деформации.

До какого то значения напряжения после снятия нагрузки материал все еще не имеет остаточных деформаций.

Наибольшее напряжение , до которого остаточная деформация при разгрузке не обнаруживается, называется пределом упругости.

Предел упругости является характеристикой, не связанной с законом Гука. Предел упругости может иметь значение как выше, так и ниже значения предела пропорциональности. Эти напряжения близки друг к другу и обычно различием между ними пренебрегают.
