Рассмотрим анализ резистивных цепей, если в их состав входят нелинейные четырехполюсники, которые описываются нелинейными уравнениями. На рис. 1.10 показана схема включения нелинейного четырехполюсника, а на рис. 1.11 – семейство его входных (а) и выходных (б) ВАХ.

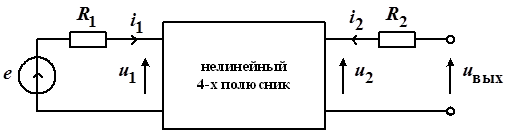

Рис. 1.10.

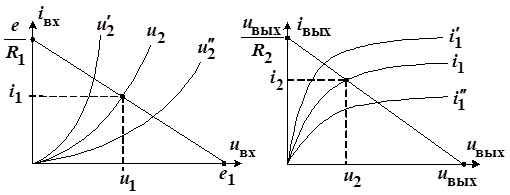

Рис. 1.11.
По второму закону Кирхгофа для входной и выходной цепей схемы 1.10 можно записать:
и
Решая эти уравнения относительно токов и получаем уравнения:
и
которые называются уравнениями нагрузочных прямых
.
На рис. 1.11 построены графики этих прямых и графических входных и выходных ВАХ четырехполюсного НЭ. Точки пересечения нагрузочных прямых и ВАХ определяют режимы постоянного тока (рабочие точки) на входе и выходе четырехполюсного НЭ.
